HDH47X蝶式緩沖止回閥用于工業給排水、污水處理廠的水泵出口處，防止管網中介逆流。自動消除破壞性水錘,從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城,排污的最佳產品。
HDH47X蝶式緩沖止回閥產品概述：
巨龍閥門公司生產的H47X\H47H\HH47X\HH47H\H47XF\HDH47X型碟式緩沖止回閥，主要用于工業供水、污水處理廠的水泵出口處，防止官網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥門主要由閥體、閥瓣、緩沖裝置和微量調節閥裝成。該產品具有機構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的最佳產品。
HDH47X蝶式緩沖止回閥主要零件材料明細表：
|
序號 |
零件名稱 |
材料 |
|
1 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
2 |
蝶板 |
鑄鋼、球墨鑄鐵 |
|
3 |
密封圈 |
丁腈橡膠、三元乙丙 |
|
4 |
閥桿 |
不銹鋼 |
|
5 |
填料 |
石墨/PTFE |
HDH47X蝶式緩沖止回閥壓力試驗：
|
公稱壓力 |
強度試驗 |
水密封/上密封試驗 |
氣密封試驗 |
|
1.5* PN(MPa) |
1.1* PN(MPa) |
0.5-0.7(MPa) |
|
|
1.0 |
1.5 |
1.1 |
0.6 MPa |
|
1.6 |
2.4 |
1.8 |
|
|
2.5 |
3.8 |
2.8 |
HDH47X蝶式緩沖止回閥主要技術參數：
|
公稱壓力：1.0～2.5MPa |
工作溫度:0～80℃ |
法蘭標準:GB/T17241.6 GB9113 |
|
公稱通徑：200～1400mm |
適用介質:水、污水、海水等 |
試驗標準:GB/T13927 API598 |

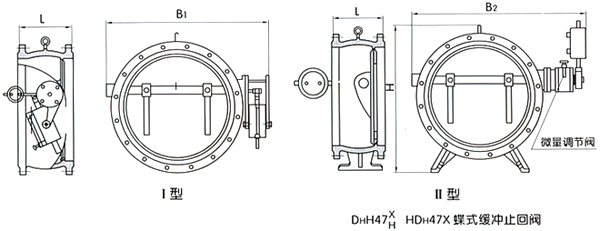

HDH47X蝶式緩沖止回閥主要外形尺寸 (法蘭連接尺寸：PN10、16、25按JB/T78-94標準)：
|
公稱通徑 |
尺寸(mm) |
|||
|
L |
H |
B1 |
B2 |
|
|
200 |
230 |
550 |
540 |
600 |
|
250 |
250 |
630 |
600 |
700 |
|
300 |
270 |
690 |
650 |
740 |
|
350 |
290 |
780 |
710 |
800 |
|
400 |
310 |
860 |
770 |
870 |
|
450 |
330 |
910 |
830 |
920 |
|
500 |
350 |
980 |
900 |
1000 |
|
公稱通徑 |
尺寸(mm) |
|||
|
L |
H |
B1 |
B2 |
|
|
600 |
390 |
1070 |
1090 |
1250 |
|
700 |
430 |
1220 |
1200 |
1360 |
|
800 |
470 |
1320 |
1320 |
1480 |
|
900 |
510 |
1430 |
1420 |
1580 |
|
1000 |
550 |
1550 |
1550 |
1700 |
|
1200 |
630 |
1800 |
1780 |
1950 |
|
1400 |
710 |
1980 |
2000 |
2175 |
